Semáforo de 3 colores - ArdubBlock, Bitbloq y mBlock

(Artículo en construcción)

Arduino IDE 1.0.6 y ArduBlock 20130607 en MAX 6.5 (MAdrid_linuX)


Prepara el montaje:
  • Placa Arduino.
  • Pin digital 2 - Led verde.
  • Pin digital 4 - Led amarillo.
  • Pin digital 5 - Led rojo.
Ten en cuenta:
  • En las placas con hileras de tres pines conecta los cables empezando normalmente por "ground".
Programa:
  • Crea el programa que se muestra en la imagen.
Prueba:
  1. Observa dónde hay bloques y pines digitales repetidos.
  2. Pulsa en "Cargar a Arduino".
  3. Describe los pasos y lo que ha ocurrido.
  4. Repite el mismo proceso cambiando los números de pin digital por parejas.
  5. Describe lo que ha ocurrido tras los cambios.
  6. Describe lo que crees que hace cada bloque paso a paso.
  7. Describe 3 posibles usos de este montaje en la vida real.
Investiga:
  • Investiga nuevas posibilidades cambiando valores y bloques.

Bitbloq Offline v1.0.3 en MAX 8.0 (MAdrid_linuX)
Montaje:
Programa:



mBlock con mBot (mCore) en MAX 9.0 (MAdrid_linuX) 64 bits (conectado y autónomo)

Programa con led integrado en placa:


El programa se ha duplicado para comprobar su funcionamiento en modo conectado al ordenador y desconectado.

Ejecución en modo "conectado" con la placa conectada y el Programa Predeterminado cargado desde el menú Conectar:
  • Presiona la bandera verde y espera.
Carga para que funcione en modo "autónomo desconectado":

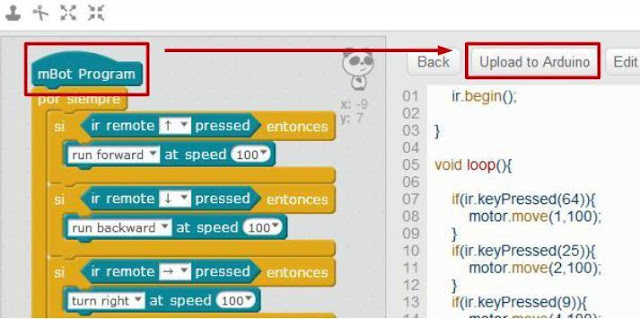

  • Con la placa conectada al ordenador, pulsa sobre el bloque mBot Program, cliquea en Upload to Arduino, espera a que termine la carga, desconecta la placa del ordenador y utiliza la placa sólo con las pilas.
