Led RGB de 4 patillas (cables) que cambia de color básico - ArduBlock y Bitbloq

(Artículo en construcción)

Referencia de programa: 01J

Arduino IDE 1.0.6 y ArduBlock 20130607 en MAX 6.5 (MAdrid_linuX)

Prepara el montaje:
  • Placa Arduino.
  • Un led RGB (Red, Green, Blue):
    Pin "ground" o "voltaje" (según tipo de led) - Primer cable.
    Pin digital 9 - Segundo cable.
    Pin digital 10 - Tercer cable.
    Pin Digital 11- Cuarto cable.
Ten en cuenta:
  • En las placas con hileras de tres pines conecta los cables empezando normalmente por "ground".
  • Los Leds RGB no siempre siguen el mismo orden de pines ni tienen las mismas características técnicas; compruébalo antes de conectarlos.
Programa:
  • Crea el programa que se muestra en la imagen.
Prueba:
  1. Observa dónde hay bloques y pines digitales repetidos.
  2. Pulsa en "Cargar a Arduino".
  3. Describe los pasos y lo que ha ocurrido.
  4. Cambia los números de pin digital en varios bloques o su orden. Recuerda que van combinados cambiando el número.
  5. Cambia los valores de alto y bajo.
  6. Describe lo que ha ocurrido tras los cambios.
  7. Describe lo que crees que hace cada bloque paso a paso.
  8. Describe 3 posibles usos de este montaje en la vida real.
Investiga:
  • Investiga nuevas posibilidades cambiando valores y bloques.

Bitbloq Offline v1.0.3 en MAX 8.0 (MAdrid_linuX)

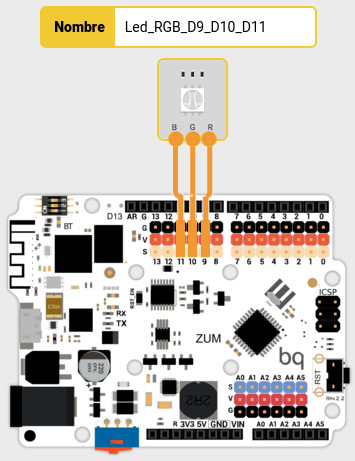

Montaje:

Programa:
