Controlar el giro de un servomotor de 180º de rotación - ArduBlock, Bitbloq y mBlock

(Artículo en construcción)

Referencia de programa: 01C

Arduino IDE 1.0.6 y ArduBlock 20130607 en MAX 6.5 (MAdrid_linuX)

Prepara el montaje:

• Placa Arduino.
• Pin digital 5 - Miniservo o servomotor de 180 grados de rotación.

Ten en cuenta:

• Para una adecuada gestión de las señales PWM (modulación por ancho de pulsos) de los actuadores analógicos conectados en pines digitales, utiliza los pines 3, 5, 6, 9, 10 y 11 con los servomotores.
• En las placas con hileras de tres pines conecta los cables empezando normalmente por "ground".

Programa:

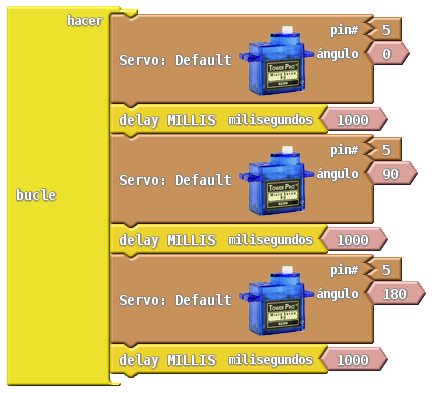

• Crea el programa que se muestra en la imagen.

Prueba:

1. Posa el ratón encima del bloque Servo.
2. Localiza la pequeña flechita que aparece al final de Servo: Default.
   Pulsa sobre la flechita para ver que hay más opciones y deja lo opción como Por defecto (Default).
3. Cambia a ángulos diferentes entre 0 y 180 grados.
4. Intenta utilizar ángulos mayores a 180.
5. Repite el mismo proceso cambiando los números y valores de pin digital por parejas.
6. Describe lo que ha ocurrido tras los cambios.
7. Describe lo que crees que hace cada bloque paso a paso.
8. Describe 3 posibles usos de este montaje en la vida real.

Investiga:

• Investiga nuevas posibilidades cambiando valores y bloques.

Bitbloq Offline v1.0.3 en MAX 8.0 (MAdrid_linuX)

Montaje:

Programa:



mBlock con mBot (mCore) en MAX 9.0 (MAdrid_linuX) 64 bits (autónomo)

Programa con servomotor de 180º de rotación conectado en el puerto 1:



Ten en cuenta:

• En algunas de las pruebas realizadas en ciertas placas, a veces el miniservo no se comporta adecuadamente pulsando en bandera verde en modo conectado, por lo que sólo indicamos el ejemplo de carga a Arduino para que luego se ejecute de forma autónoma desconectada.

Carga para que funcione en modo "autónomo desconectado".

• Con la placa conectada al ordenador, pulsa sobre el bloque mBot Program, cliquea en Upload to Arduino, espera a que termine la carga, desconecta la placa del ordenador y utiliza la placa sólo con las pilas.
